PROYECTO ECOPUENTE, Variante Sur Metropolitana, Bilbao
DATOS SIGNIFICATIVOS
AGENTES IMPLICADOS: Viuda de Sainz e Ingreen Innovación.
Proyecto “Ecobridge”, financiado parcialmente por Ihobe, dentro de la convocatoria de proyectos del año 2019 sobre “Ecodiseño, Proyectos de demostración en Economía Circular y Ecoinnovación”.
EMPLAZAMIENTO DEL PROYECTO: Variante Sur Metropolitana, Bilbao
OTROS DATOS SIGNIFICATIVOS: se buscaba reducir en gran medida el impacto acústico, visual y de emisiones de CO2 asociado a las labores de construcción.
DESCRIPCIÓN DEL PROYECTO

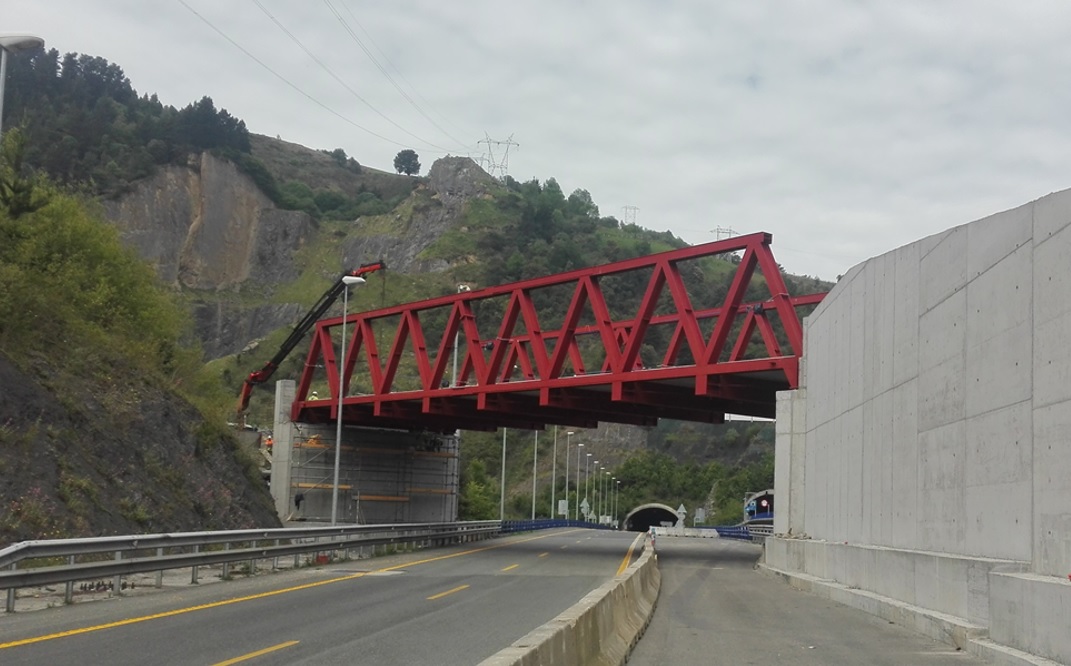

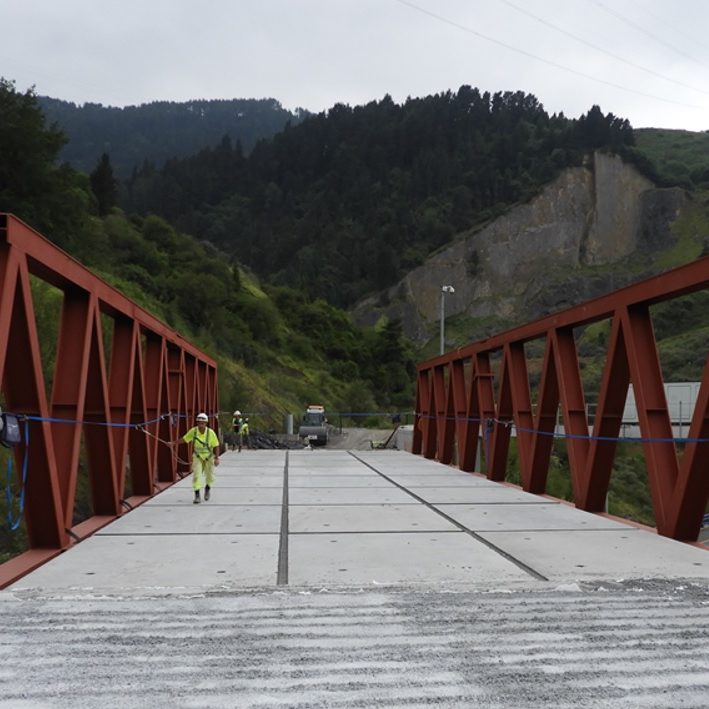

El Ecopuente se ejecutó como una solución temporal para el paso de maquinaria y acarreos de materiales durante las obras de ampliación de la Variante Sur Metropolitana.Una solución patentada que permitió minimizar el impacto medioambiental de la obra. Las características principales de este puente es que es fácilmente transportable, desmontable y reutilizable en múltiples emplazamientos sin perder sus prestaciones.
El puente se compone de las siguientes partes:
- Una estructura portante en forma de “U”, compuesta por dos celosías metálicas laterales y una serie de montantes intermedios que las unen entre sí.
- Una estructura secundaria que conforma el tablero del puente, compuesta por losas autoportantes de hormigón armado que se acoplan entre los montantes metálicos.
- Un sistema de atado transversal de las losas, por medio de cables tensados ligeros.
USOS E INFORMACIÓN OBTENIDA DE LOS MODELOS BIM
USOS BIM

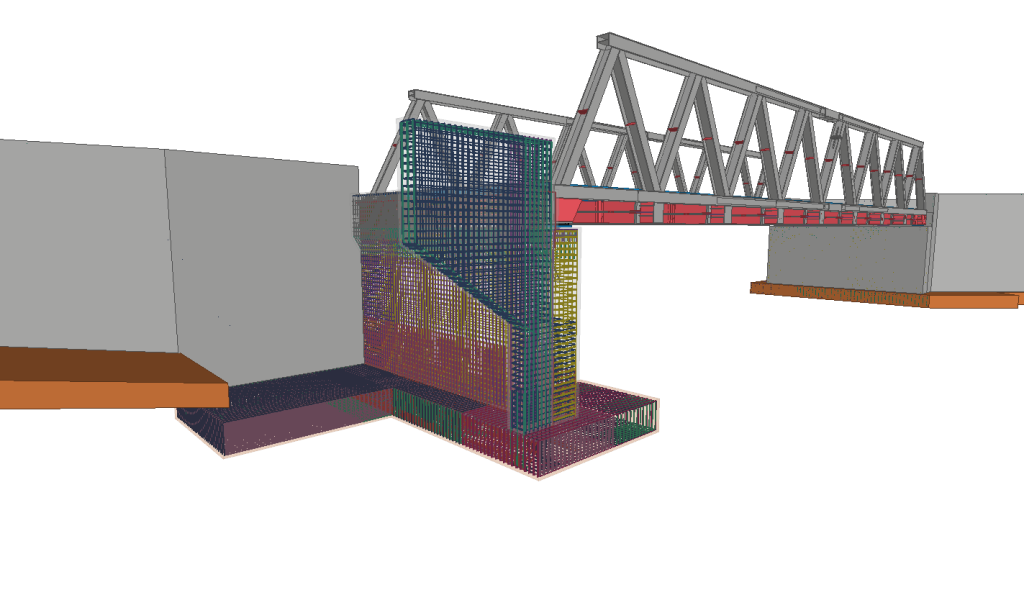

- Diseño y visualización 3D.

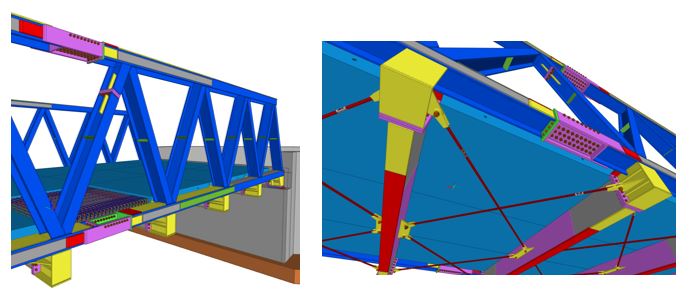

- Fabricación digital
- Extracción de mediciones y generación de presupuestos
- Sostenibilidad: Análisis de Ciclo de Vida en base a modelos BIM.
REQUISITOS SOLICITADOS
- Mejora del control de obra a través de la digitalización del proceso de fabricación digital.
- Incorporación a los modelos BIM de los indicadores de impacto ambiental obtenidos en el Análisis de Ciclo de vida. Biblioteca digital ambiental.
INFORMACIÓN DE LOS MODELOS
- Modelos de geometría federados en formato nativo.
- Modelos en formato nativo.
- Modelos en formato IFC2x3.
https://a360.co/3kLaZ0S
OBJETIVOS CONSEGUIDOS
- Visualizar, a través de maquetas 3D, la estructura completa del puente.
- Extracción de mediciones y ejecución de presupuestos.
- Fabricación digital.

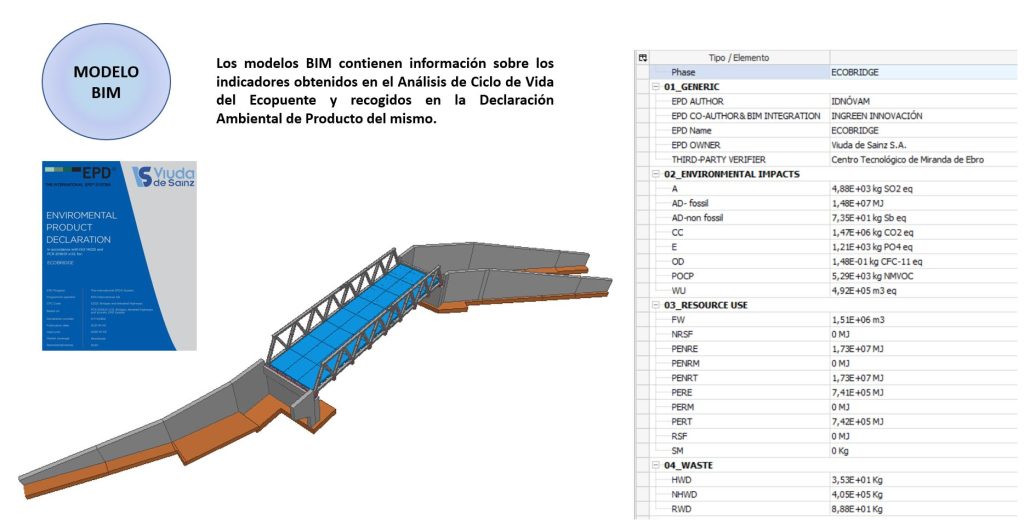

- Análisis de Ciclo de Vida de la solución e incorporación a los modelos BIM de los resultados obtenidos.
